项目概况

陕西省延安市新区北区中央环线综合管廊为延安新区重点建设项目之一，全长6公里，沿中央环线道路外侧绿化带下建设，起点位于延安市新区北区，北环线南侧，终点为府前一路西端，总投资额约合人民币2.6亿元。管廊为钢筋混凝土结构，分两个仓：内侧为管道仓、外侧为电力仓。管道仓内设有给水管线、中水管线、热力管线及电信管束；电力仓内设110KV电源和0.4KV动力照明电源，管廊全线共设31个防火分区，每个防火分区内布置消防、通风、排水、照明、监控以及附属构筑物；防火门及防火墙、进风口、排风口、投料口、管线出仓口、区段出入口、控制室等设施。

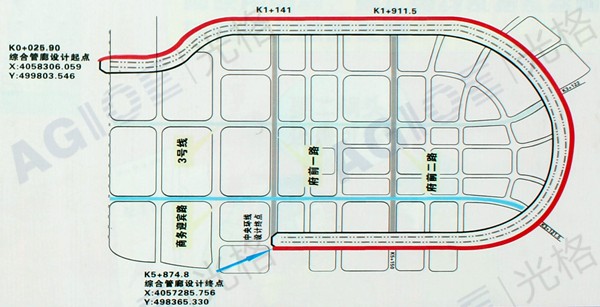

管廊平面图

项目特点

延安新区通过“削山、填沟、造地、建城”的方式，建设了面积两倍于老城区的新城，总投资达千亿，是湿陷性黄土地区规模严重的岩土工程。延安新区挖方与填方共存，存在着供水与防汛两难、供水仍有污染隐患、供水日趋紧张等诸多难题，因此相比其他地区，延安新区的综合管廊显得更为重要。

J9九游会解决方案特点

※由J9九游会提供深化设计咨询、设备生产供应、施工、联调等全程一站式服务，是整体解决方案的交钥匙工程；

※区域控制单元采用J9九游会管廊专用高防高集成ACU产品，有力保障监控系统长期稳定可靠运行；

※采用分布式光纤测温技术，精确测量综合管廊的环境温度和高压电缆温度，介质本征安全，适应地下封闭空间的恶劣环境，且不受电磁干扰的影响；

※多个监控子系统集成在统一的监控平台上，方便管理，启动设备联动时可节约宝贵时间；

※远红外的网络摄像机，低照度下可探测上百米；

※监控软件为集成平台软件，可裁剪、可扩展、可兼容第三方厂家应用软件；

※运用360度全景虚拟实现技术与GIS地理信息技术，真实、全面、直观地展现管廊全貌；

※高精度的气体、水位、湿度探测器件，实时监测管廊的综合环境状况；

※先进的应急通信系统，保障隧道内工作人员与指挥中心通信畅通；

※提供多种供电方案，可根据隧道现场实际情况灵活选择

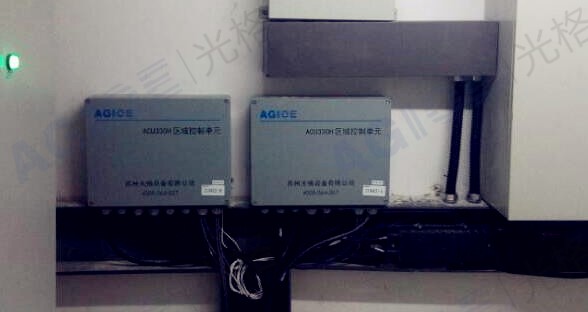

该管廊设备间内的J9九游会高防高集成ACU
